Come funziona?

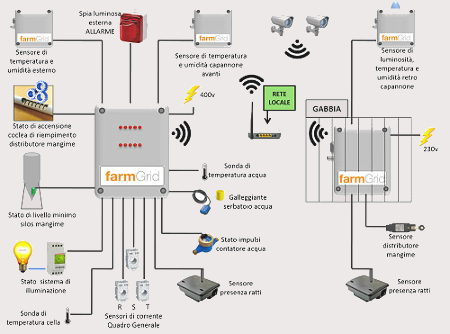

L'architettura HW del sistema di monitoraggio e controllo farmGrid é composta da una centralina che verrà installata nelle vicinanze del quadro elettrico del capannone ed un'unità periferica da installare in un comparto di gabbia. La centralina e l'unità periferica si interfacciano con i di versi sensori in dotazione al Kit farmGrid e con gli attuatori già presenti.
Il Kit farmGrid é semplice da installare ed é già configurato: sono necessari semplici passaggi di inserimento di alcuni parametri ed il sistema inizierà ad acquisire e gestire i dati.

L'unità centrale interroga periodicamente via wireless i sensori posti in ciascuna unità periferica. In base alle impostazioni settate dall'operatore, essa decide quale azione compiere. I fattori che possono influire tale decisione hanno livelli personalizzabili e programmabili. La comunicazione tra le unità é principalmente wireless, quindi il sistema non ha bisogno di cavi o di lavoro invasivo. Tutti i dati acquisiti dalla sua rete sono visualizzabili in modo semplice ed intuitivo tramite una piattaforma web accessibile mediante dispositivo mobile e anche dai tradizionali browser per pc.





Sensori in dotazione



  • Sensore di temperatura e di umidità per esterno;

  • Spia luminosa di allarme esterna rossa;

  • Sensore di temperatura, d'umidità e fonometro per la parte anteriore del capannone;

  • Sensore di luminosità, di temperatura e di umidità per la parte posteriore del capannone;

  • Galleggiante serbatoio acqua;

  • 2 sensori per rilevamento presenza ratti;

  • Sensore distributore mangime (lo switch meccanico si deve chiudere ogni volta che il distributore del mangime arriva in fondo alla fila delle gabbie);

  • 3 TA sensori di corrente 50/5 A;

  • Sonda di temperatura per cella di stoccaggio carcasse;

  • 2 telecamere IP ad infrarossi;

  • Switch ethernet/Wi-Fi.

Componenti hardware sistema di monitoraggio farmGrid

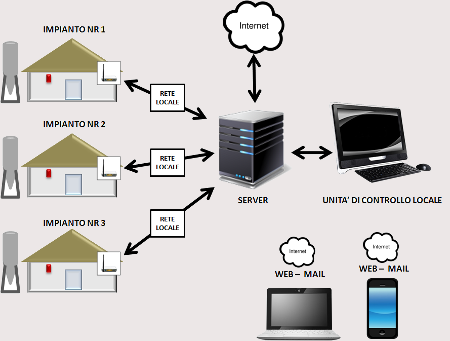

Configurazione hardware



  • Le centraline e le unità periferiche dei vari impianti (capannoni);

  • Uno switch ethernet per impianto, che acquisisce e gestisce i dati attraverso la centralina e l'unità periferica;

  • Le telecamere presenti nel capannone;

  • Un'unità di controllo locale e da remoto dei vari impianti tramite PC, smartphone e tablet.

gestione di impianti multipli attraverso il sistema di monitoraggio farmGrid
